Dự Án Kiểm Định Kết Cấu Mái Nhà Xưởng Khi lắp Solar Áp Mái Tại Tây Ninh

Kết Cấu Mái Nhà Xưởng Khi lắp Solar - Sự Cố Gặp Phải và Tầm Quan Trọng Của Công Tác Kiểm Định Kết Cấu

ICCI đã tiến hành kiểm định để đánh giá lại khả năng chịu lực, độ an toàn hiện hữu và đưa ra phương án gia cố và thi công gia cố nhà xưởng tại Tây Ninh.

Công trình này được thiết kế và xây dựng làm nhà xưởng sản xuất năm 2015, quy mô 112mx47m, hiện hữu có treo hệ thống PCCC và máng cáp. Trong quá trình sử dụng, nhà máy có tiến hành lắp tấm pin trên mái năm 2025 nhưng không kiểm định kết cấu trước khi thực hiện. Hậu quả là sau 01 năm sử dụng, mái nhà xưởng bị võng nặng, gây rủi ro cao cho doanh nghiệp.

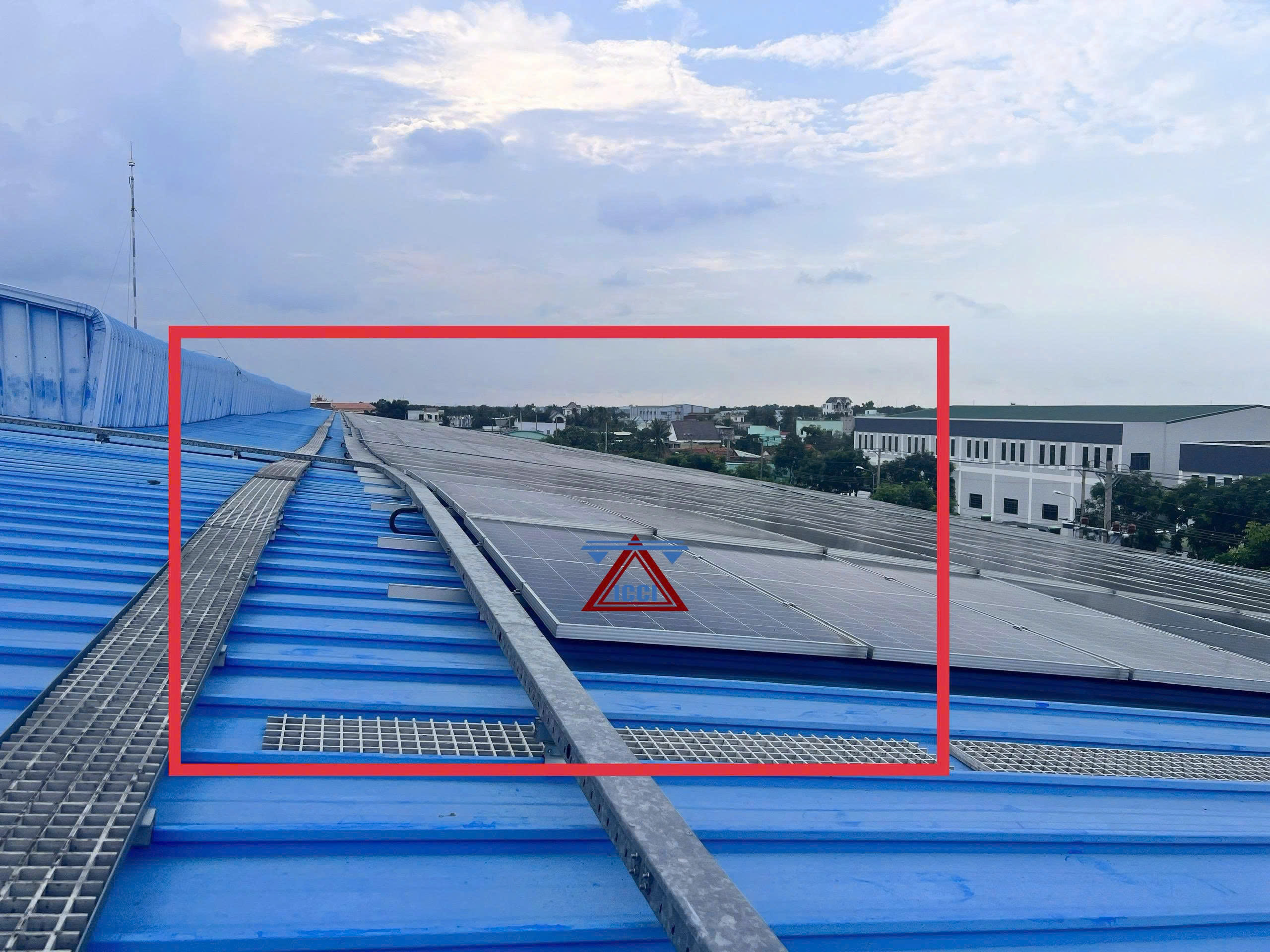

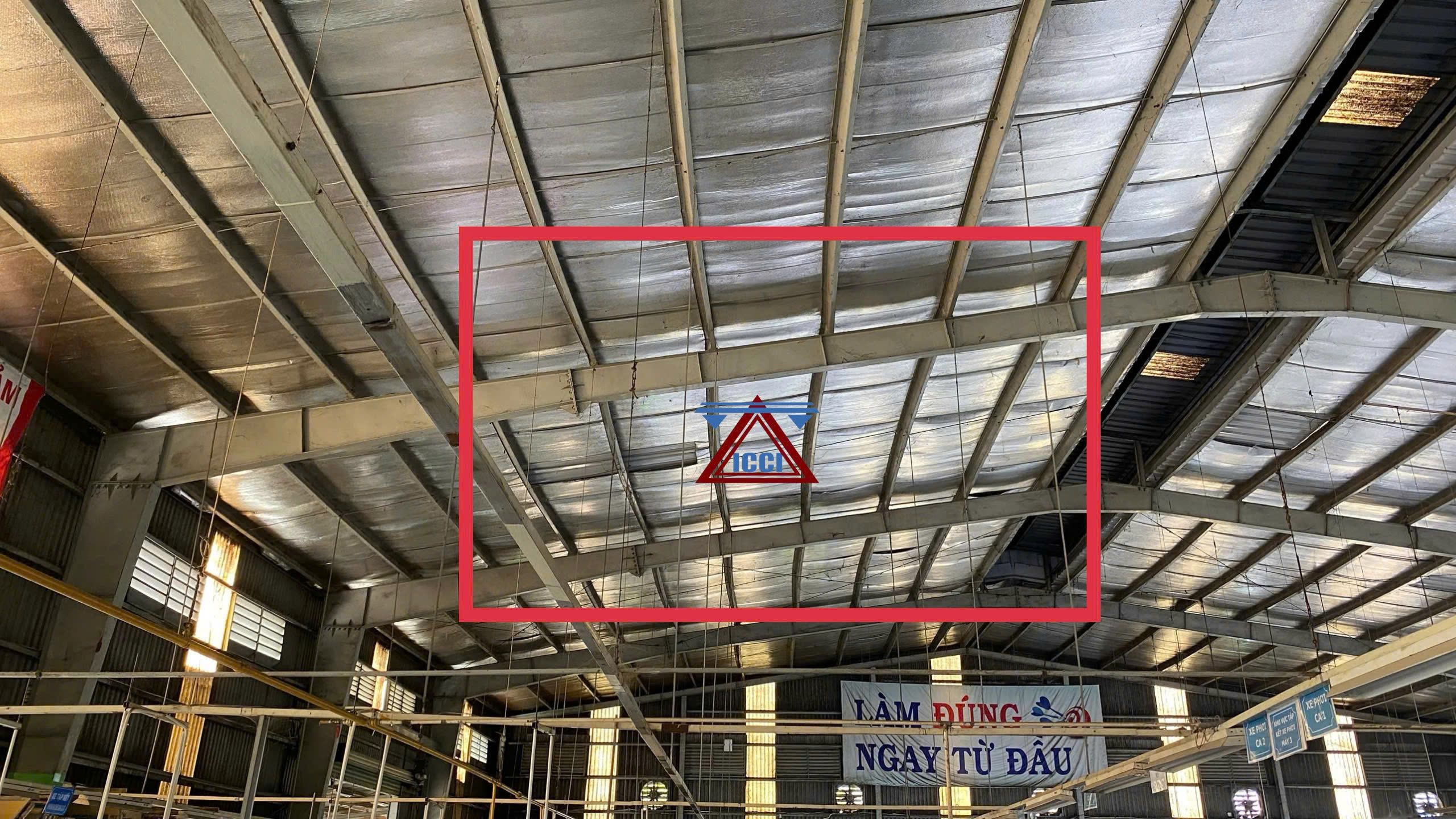

Hình ảnh mái nhà xưởng bị võng, xà gồ bị lật

Sau khi kiểm tra, đo đạc thực tế độ võng tại hiện trường bằng máy toàn đạc Leica TS06PLUS, tính toán, kiểm tra bằng phần mềm chuyên dụng Etabs, Sap, độ võng theo thực tế và tính toán vượt giới hạn cho phép theo TCVN 9381:2012. ICCI đã tiến hành thiết kế và thi công gia cố cho nhà xưởng để đảm bảo an toàn và khả năng sử dụng.

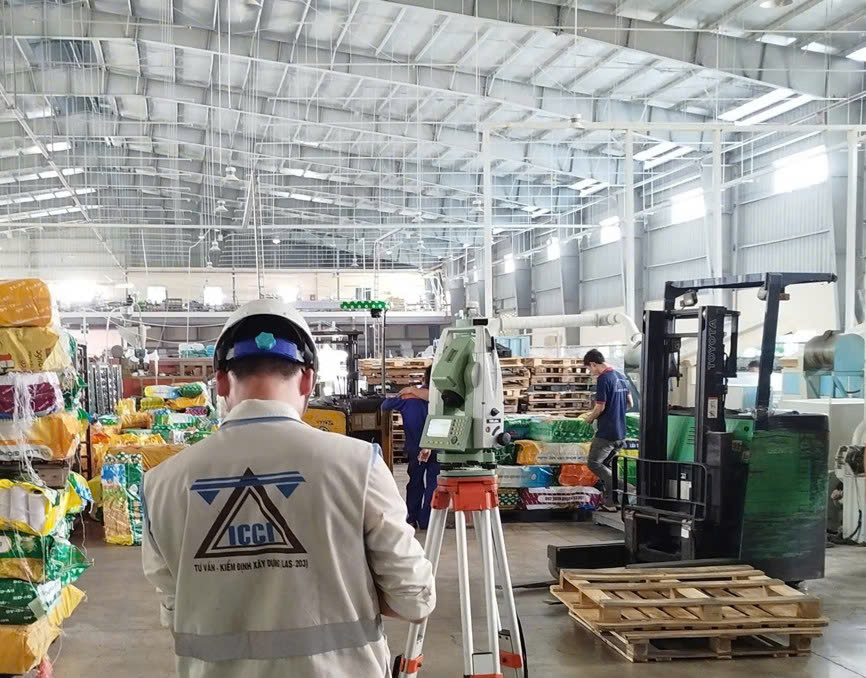

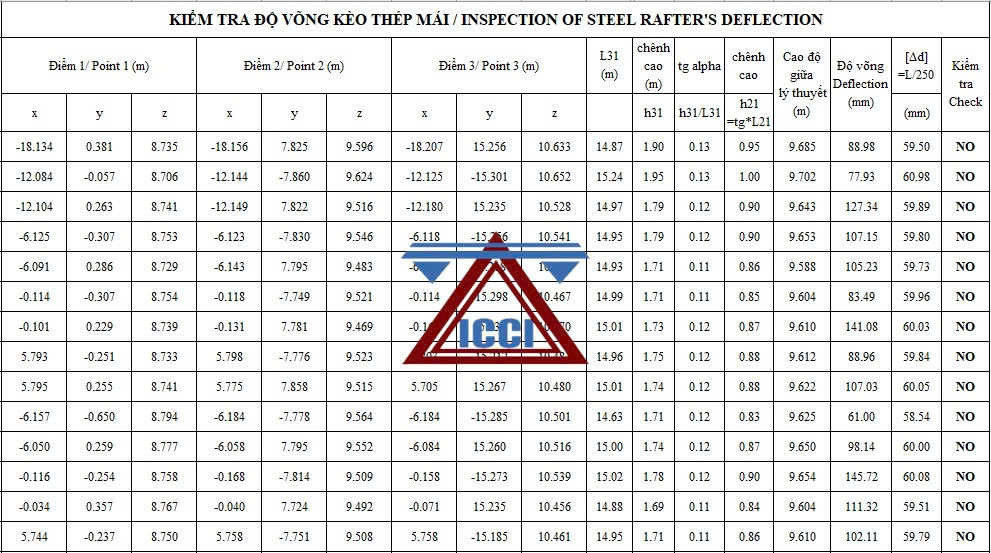

Hình ảnh đo võng tại hiện trường và số liệu đo thực tế

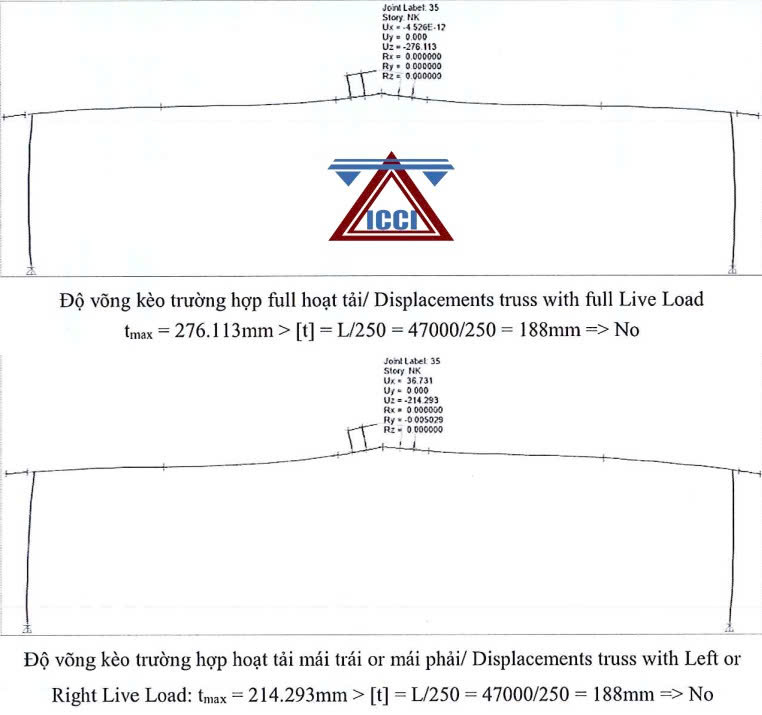

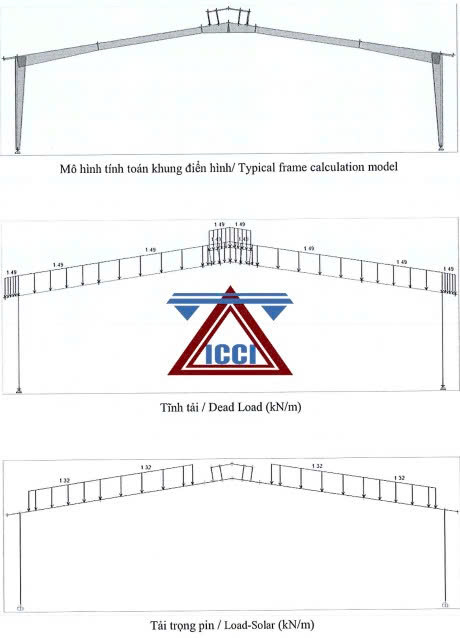

Hình ảnh tính toán độ võng kèo

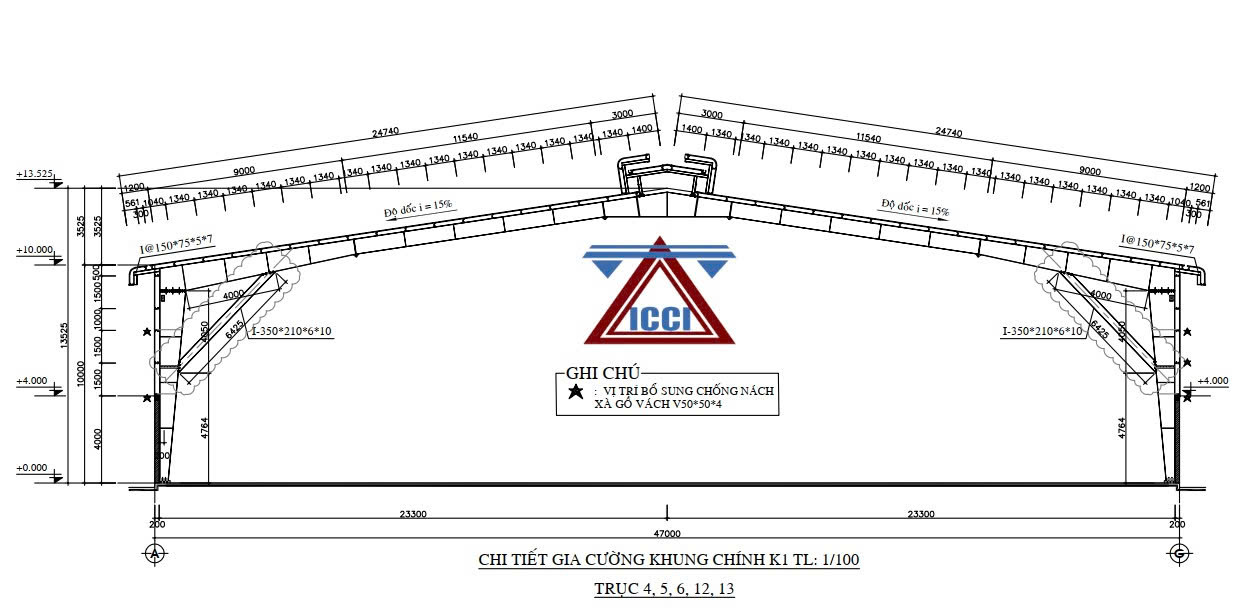

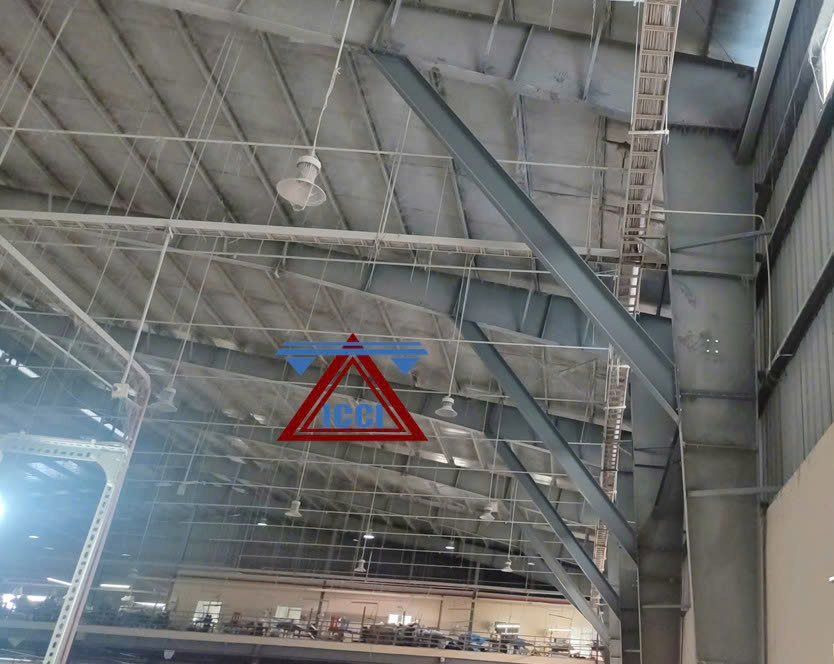

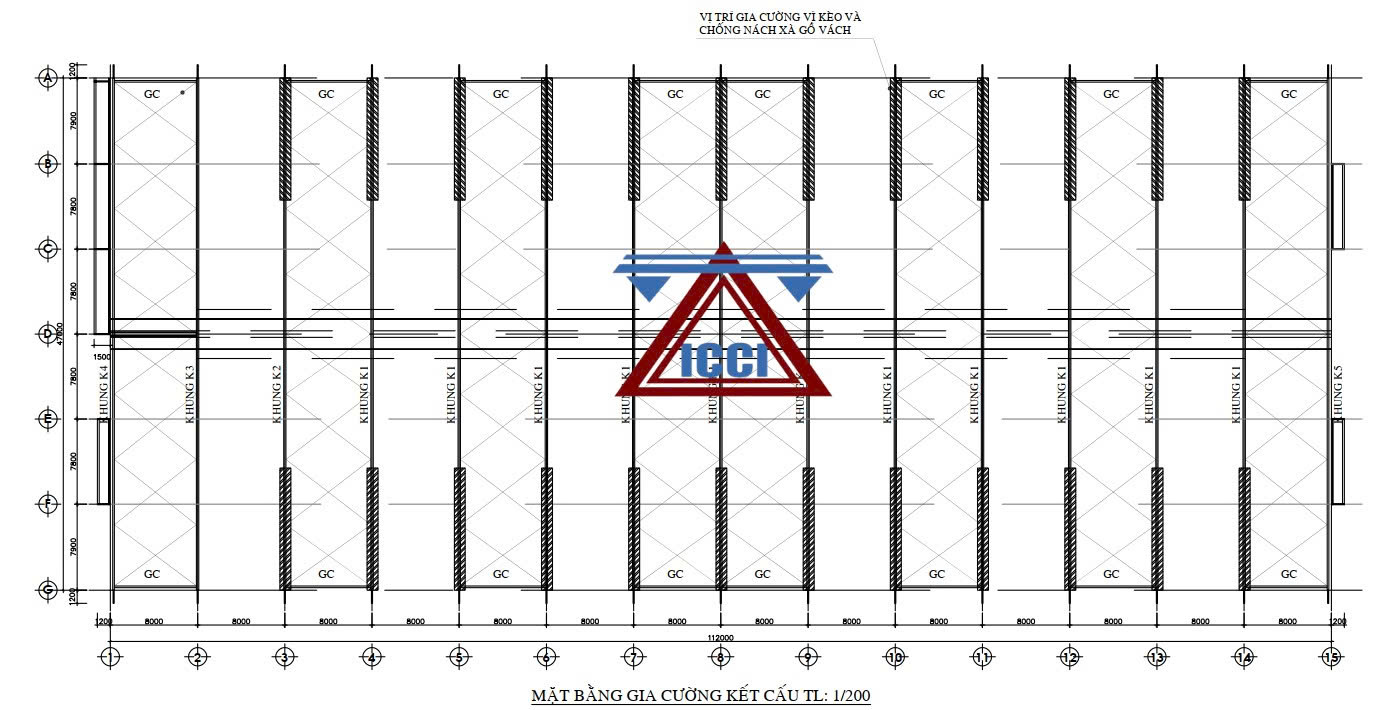

Hình ảnh thiết kế gia cố và thi công thực tế

Hiện nay, với cơ chế khuyến khích phát triển điện mặt trời tại Việt Nam nên các doanh nghiệp triển khai lắp đặt solar trên mái nhà xưởng rất nhiều. Tuy nhiên, một số nhà xưởng không được kiểm định, đánh giá lại kết cấu trước khi lắp đặt.

Việc không kiểm định ban đầu dẫn đến kết cấu nhà xưởng bị nghiêng, võng mái, phá hủy liên kết, có thể sụp đổ, gây ảnh hưởng hoạt động sản xuất của nhà xưởng cũng như tính mạng con người.

1. Nguyên nhân vì đâu mà mái bị võng, và tại sao cần phải kiểm định chất lượng kết cấu trước khi lắp tấm pin năng lượng mặt trời trên má

Trước đây, khi việc lắp đặt tấm pin năng lượng mặt trời trên mái chưa phổ biến ở Việt Nam, hầu hết các nhà xưởng thiết kế khả năng chịu tải không đề cập đến tải trọng của tấm pin năng lượng mặt trời khi lắp thêm lên mái.

Việc lắp đặt thêm tấm pin với tải trọng 15-20kg/m² làm cho kết cấu mái nhà xưởng không đảm bảo khả năng chịu lực và độ ổn định (kèo tiết diện nhỏ, bước xà gồ lớn, liên kết bung hở,…), làm cho mái bị võng, dột, hư hỏng liên kết, thời gian có thể đổ sập nếu khả năng chịu lực thiếu nhiều so với thực tế. Vì vậy mà yêu cầu cần phải bắt buộc kiểm định nhà xưởng trước khi tăng tải trọng sử dụng cho kết cấu mái (lắp pin, …).

2. Tiêu chuẩn áp dụng

• TCVN 5575:2024: Thiết kế kết cấu thép.
• TCVN 9381:2012: Hướng dẫn đánh giá mức độ nghuy hiểm của kết cấu nhà.
• TCVN 2737:2023: Tải trọng và tác động – Tiêu chuẩn thiết kế.
• HDKTXD:2020: Hướng dẫn kỹ thuật liên quan đến công trình xây dựng khi lắp đặt hệ thống điện mặt trời mái nhà của Viện khoa học công nghệ xây dựng.
• Các tài liệu liên quan.

3. Quy trình kiểm định kết cấu khi lắp pin năng lượng mặt trời

• Kiểm tra, xác định đặc điểm sơ đồ chịu lực, công năng và tải trọng sử dụng thực tế so với hồ sơ bản vẽ công trình.
• Khảo sát, ghi nhận hư hỏng hiện hữu.
• Kiểm tra, xác định tiết diện kết cấu: tiết diện, liên kết, cường độ,…
• Đo đạc chuyển vị: nghiêng, võng công trình.
• Tính toán, đánh giá khả năng chịu lực, độ ổn định khi lắp tấm pin.
• Lập, thiết kế gia cố để đảm bảo an toàn chịu lực và độ ổn định.
• Kiến nghị giải pháp theo dõi, bảo trì trong quá trình sử dụng.

4. Giải pháp khắc phục khi mái bị võng

• Thay đổi mặt bằng bố trí hoặc giảm số lượng tấm pin, tính toán lại nội lực thực tế.
• Gia cố kết cấu: chống thêm thép I, bổ sung khung giàn thép, bổ sung giằng cột, kèo, tăng số lượng xà gồ và thanh chống xà gồ.
• Tăng cường liên kết.
• Kiểm tra định kỳ sau gia cố để đảm bảo an toàn sử dụng.

5. Bài học cho doanh nghiệp/chủ đầu tư pin

• Kiểm định kết cấu mái xưởng trước khi lắp đặt solar.
• Trường hợp đã lắp đặt solar mà chưa kiểm định, nhà xưởng có biểu hiện võng/biến dạng thì cần tiến hành kiểm định gấp.
• Kiểm tra định kỳ nhà xưởng trong quá trình vận hành.
• Lựa chọn đơn vị kiểm định uy tín, có đầy đủ pháp lý, kinh nghiệm.

Lắp pin solar không chỉ là bài toán về điện, còn là bài toán về kết cấu. Đừng tiết kiệm điện để thành mất tiền tỷ. Xảy ra rủi ro mới bắt đầu kiểm định.
